機構の横スライドＢＸ棚

ハンドル駆動式で1型～15tの

金型が収納できます。

設置効率が抜群

BX series

図面・機種名・仕様・・・

フルスライド棚（　3.5ｔ用/棚1枚　　GWL-8(18)　棚巾1800ｍｍ　４段8棚　）を２台増設、

地震・安全対策強化品のA　Series です。地震・安全対策を各部にほどこしております。

この複列形２台で300～400ｍｍ角の金型を128～160型収納可能です。

新設の金型倉庫内の設置ですので、成形工場外になりますので、　火災、災害時にはリスクを回避

することができます。

新構造設計の金型棚で、横スライドBX棚の金型倉庫に設置風景です。 機種名はBX2-58D-9H、5～8ｔ/各棚1枚仕様です。ハンドル駆動式(駆動力約5kg）で棚の移動が楽々とできます。

写真の金型サイズは～W800XD800XH900～で重量は約5～7tでこの金型倉庫に当社のBX棚で約180型位収容しています。

地震対策・安全対策も施した大型金型収納棚として人気のある金型棚です。

横スライドBX棚の大型用です。10～15t用でBX2-1015S-9H　２段9棚ハンドル駆動式です。写真の金型はサイズは約W1200XD1200XH1200～　重量は10～15tになります。

従来棚に収納は困難と言われていました。大型金型にも当社独自の新機構で安全に保管出来るようになりました。

地震・災害時でも棚フレ-ム外にスライド棚が出ませんので　金型のこぼれ防止の心配は不要です。

■　新工場の増設の際、金型倉庫に＜フルスライド棚＞を複数導入して小型、中型のプラスチック金型を約

　400型 集中 して棚に収納しています。　

　従来は金型専用の金型の設置スペ－スは無く、成形機の周辺にバラ、バラに床に直置き、又は段重ねで

　金型をおいていました。

　金型の取り扱い作業も狭い場所で危険が絶えずあり、心配していました。また過去に地震時に金型の

　転倒転落等もあり、

　危険と隣りあわせの毎日でした。新金型倉庫に1ｔ用、2ｔ用、3.5ｔ用の＜フルスライド棚＞を導入して

　大変助かって　います。

　過去の金型作業の危険から開放され、従業員も大変喜んでいます。　　

　　　　　　　　　　　　　　ご使用用機種　フルスライド棚　1t用EWR-8(15)　　2t用PWR-8(15)　　3.5t用GWR-6(15)　計6台　

　　  愛知県　　S社　

■　＜横スライドＢＸ棚＞を導入し中型・大型プラスチック金型約250型を収納しています。従来は床に直置

　　きでしたので専有スペ-スも約1/3以下となり、金型の整理・整頓・管理も出来、必要な金型を時間をかけ

　　ずに探すことが出来る様になり、　こんなに効果が上がるとは考えていませんでした。

　　過去の地震・災害時にも金型棚の転倒、金型のこぼれ等は全くなく安心して使用しております。　

 　   導入時に、新機構の＜横スライドＢＸ棚＞は中型、大型金型の収納には、ピッタリと、このタイプの棚

       を是非とメ－カ-の方から勧められ、この機種を選んで良かったです。

       取引先の評判も良いです。

　　　　　　　　　　　　　　ご使用機種　横スライドBX棚　2～3用 BX3-23D-13M　

　　群馬県　　A社

■　10ｔ用＜反転機＞を導入して、金型のメンテナンス時の金型反転作業に大いに役立っています。

　　従来はクレン－で金型を無理に横に倒してからのメンテナンス作業を開始でしたが、　今は＜反転機＞で

　　わずか19秒で90度反転しますので、クレン－での無理な危険作業は必要なくなり、

　　すぐにメンテ作業を開始できます。

　　又、オプションで点滅ランプ（電子ブザ－付）や進入禁止の鋼板カバ－も安全性に効果があり。

　　反転機の導入は、安心して金型作業が出来るので作業効率もあがります。

　　　　　　　　　　　　　　ご使用機種　反転機　10t用　BTM-10Eオプショ

　　　 広島県　　K社

成形樹脂用金型収納　10t/1型　横スライドBX棚　BX2-1015S-13H　スライド6棚　固定7棚　計13棚　

ハンドル駆動式駆動力約7㎏　2棚連結で移動可能　

下段床なしで枕木使用で工場床に直置きです。

従来あきらめていた大型金型の収納を可能にしました。寸法変更で

異形の金型も収納　又、専用タラップを利用して金型の玉掛作業も安全に楽々できます。　

プレス金型収納の横スライドＢＸ棚です。積載量は棚1枚３t仕様です。床板はオイルパン仕様となっています。

機種名はBX2-33D-13HとBX2-33D-11Hで２台です。

従来は床に平置きでしたが　この棚により　安全に玉掛け作業が出来　金型交換時間の短縮、金型の管理、

整理が向上いたしました。

オイルパン仕様により漏油もなくなり床面はきれいで安全性も高くなり工場内の明るさと美観にも役立っています。　

樹脂用金型収納　5~8t用/1棚　BX3-58D-13H　3段13棚ハンドル駆動式　駆動力約5㎏　2台連結で移動可能

専用タラップ中央で2台が会い向かいレイアウトで作業が楽です。

上段スライド棚は金型組み合わせで複数収納。1台で26～50型収納予定。

従来の直置きに比べて2～3倍の収納です。

金型作業の安全性、金型の管理、工場内の整理　美観の向上に貢献いたします。

横スライドＢＸ棚で積載量５～８t/1棚用で、機種名はBX3-58D-10M　３段10棚　ハンドル駆動式です。

主に.～5ｔ～8ｔ位の金型を収納しています。

片側階段付きの専用タラップ付ですので、金型の玉掛け作業が安全に容易にできます。

写真左側に置いてある金型を収納しています。

横スライドＢＸ棚で機種名はＢＸ2-35Ｄ-9ＭX2台で専用タラップ付です。

3~5t用/1棚で1台9棚　2台で18棚収納できます。

従来は床に直置きで、今回の棚の導入により金型の整理と保管管理ができます。

横スライドBX棚で積載量は10～15ｔ用/1棚です。ハンドル駆動式でこの機種で約7㎏の駆動力でスライド棚は安全に

楽に移動が可能です。

機種名はBX2-1015S-5HとBX2-1015S-7H　2段式で5棚と7棚の組み合わせです。

積載金型はL2400XD1200XH800(約10ｔ）プレス金型が収納させています。

棚下部に設けた専用オイルパン仕様で漏油の心配がありません。

棚の導入により設置スペ－ス少なくなり作業 環境ががらりと変ﾘました。

                                        又、作業の安全性の確保、作業効率のUPが期待できます

新設工場にフルスライド棚3.5ｔ用/1棚　複列形GWR-6(15)HA　　単列形GSL-3(17)HAを壁際に設置。

天井棚スライド式で全棚　工場クレ－ンの走行範囲内で作業ができ　壁際までの設置で空きスペ－スがありません。

各寸法は特別寸法品で下有効間隔1200ｍｍ　上有効間隔900ｍｍです。

棚寸法はW1546X1200ｍｍ、W1718XD1200ｍｍです。

輸送、搬入、据え付け、アンカ－とも当社にて責任施工で行いました。

クレーン付スライド棚です。このタイプはクレーン設備の無い場所でも自由に設置できます。

地震・安全対策強化品のA　Serieaで機種名は　PWL-8(18)HMCAになります。

仕様は下記の通りです。

2ｔ用/各棚　複列型　４段8棚　全棚スライド式　棚巾1800ｍｍ

クレーン1000ｋｇ　床板ゴムマット敷きです。

フルカバ－タイプのフルスライド棚で各棚2ｔのA　Seriesです。

地震・安全対策強化品で側面・後部もフルカバ－で安全対策を一層強化しています。

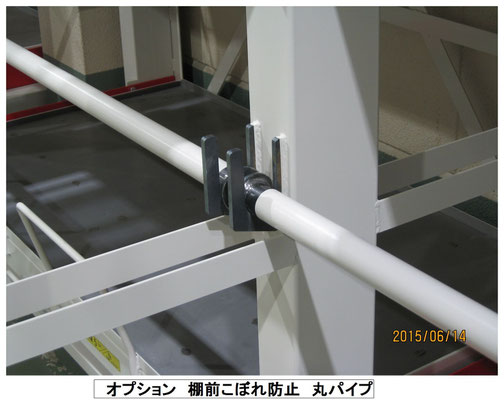

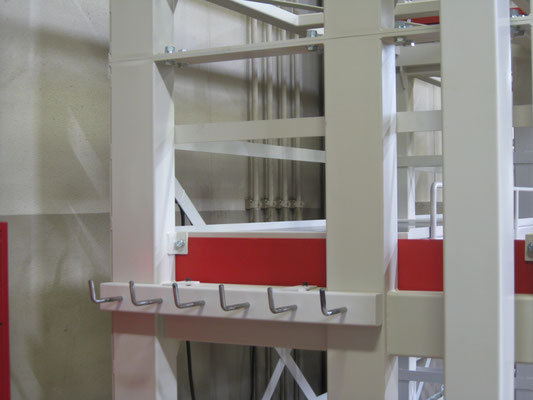

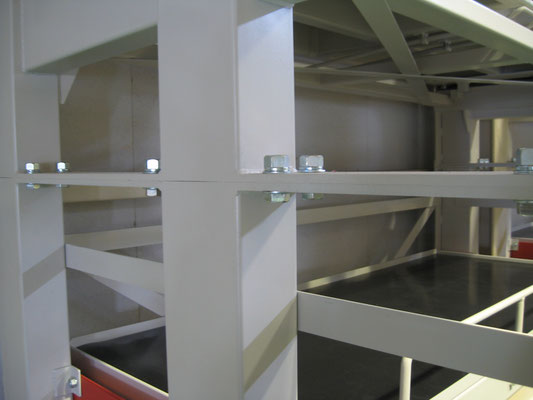

他に安全対策はレール手前ゴム板装着、車輪カバ－、スライド棚手前こぼれ防止丸棒柵の設置

フレ－ムにこぼれ防止帯鋼、

天井棚こぼれ防止四方鋼板柵（H100mm）があります。

新設導入です。大型金型用横スライドＢＸ棚で、機種名は＜BX2-1015S-9H＞

1棚10～15t用の特殊寸法品。2段、9棚、ハンドル駆動式です。

棚寸法W1760XD1900/1棚、2段目玉掛け用専用タラップ（階段付）付です。

オプションは　●特殊寸法、仕様品　●専用タラップ　●指定塗装色

新設導入です。フルスライド棚で地震安全強化品　ＡＳeries  3.5t用/棚1枚　ＧＷＬ-8（18）ＡＸ2台金型倉庫に設置。

●スライド棚巾　Ｗ1846ＸＤ900　スライド6棚　天井棚固定2棚/1台

●棚有効間隔　下から550　500　450ｍｍです。

●寸法Ｗ4222　Ｄ1300　　Ｈ2308ｍｍ

●質量　約1800ｋｇ

上記機種

●地震対策転倒防止設計。

●安全対策　

①スライド棚前面こぼれ防止柵　②天井棚四方こぼれ防止100ｍｍ折り板　 ③こぼれ防止フレ－ム四方帯鋼    　　  ④侵入禁止車輪カバ－　              ⑤侵入禁止車輪アングル前方まで延長あり

⑥危険の無いインナ－ロック機構採用　　　⑦安全天井床板移動用アイボルト専用長ナット溶接

⑧床板保護用ゴムマット敷き

                                          ●当社による運送・搬入・据え付け・アンカ－責任施工。

反転機　10ｔ　標準品　BTM-10E

オプションとして

①指定色　2色

②側面鋼板カバ－

③点滅ランプ4個所（電子音連動）

IPF2023展示品

　　　　　　　●エア-アシスト式フルスライド棚（新製品　PAT）　AA　Series

　　　　　　　●横スライドBX棚　SLIM　BX　Series

　　　　　　　●90度回転式反転機（PAT）BTM　Series
